钢缆拉幕系统
|

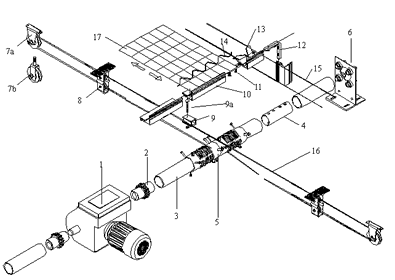

钢缆拉幕系统轴侧图：
| 编 号 |
名 称 |
规 格 |
适 用 范 围 |
1 |
减速电机 |
GW10，GW30，GW40，GW80 |
扭矩100-800Nm；转速2.6-5.2rpm |
2 |
联轴器 |
2" |
2"驱动轴 |
3 |
驱动轴 |
2"（Φ60X3.5mm） |
- |
4 |
轴接头 |
Φ52.5X4（5）mmX140mm |
2"（Φ60X3.5mm）驱动轴 |
5 |
紧线套筒 |
Φ70X4mmX160mm |
- |
6 |
轴承架 |
2" |
2" |
7a |
换向轮（双眼） |
Ф43×4/M8 |
- |
7b |
换向轮（单眼） |
M8 |
- |
8 |
托线架 |
双轮 |
- |
9 |
驱动卡 |
- |
- |
9a |
T型螺栓 |
M6×40 |
Ф27，Ф32推杆 |
10 |
驱动边铝材 |
4m/根 |
- |
11 |
I型连接板 |
- |
驱动边铝材对接 |
12 |
II型连接板 |
- |
驱动边铝材拐角处对接 |
13
|
定位卡丝
|
Φ1.0mm包塑矮型 |
内用 |
Φ1.2mm包塑高型 |
外用 |
||
14
|
卡簧
|
Φ1.0mm包塑，L=1m |
内用 |
Φ1.5mm包塑，L=2m |
外用 |
||
15
|
托压幕线
|
透明聚酯线，Ф1.8X2.5mm |
内用 |
黑色聚酯线，Ф2.2X3.5mm |
外用 |
||
16 |
尼龙涂层钢缆 |
1X19 |
- |
17 |
遮阳网 |
- |
- |
