齿轮齿条拉幕系统
|

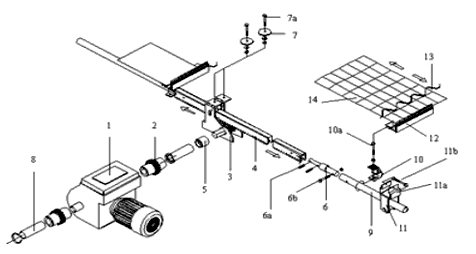

齿轮齿条拉幕系统轴侧图：
| 编号 |
名称 |
规格 |
适用范围 |
| 1 |
减速电机 |
GW10，GW30，GW40，GW80 |
扭矩100-800Nm；转速2.6-5.2rpm |
2 |
联轴器 |
1"，5/4" |
1"，5/4"驱动轴 |
3 |
齿轮 |
A型，传动比1：1.8 |
1"，5/4"驱动轴 |
4 |
齿条 |
L＝3160，3965 mm |
温室开间3-5m |
5 |
焊合接头 |
1"，5/4" |
1"，5/4"驱动轴 |
6 |
齿条推杆接头 |
Ф27，Ф32 |
Ф27，Ф32推杆 |
6a |
紧固销 |
6×26mm |
－ |
6b |
螺栓 |
M8×35，M8×40 |
根据推杆直径选择相应长度螺栓 |
7 |
齿轮连接垫片 |
Ф43×4/M8 |
－ |
7a |
螺栓 |
M8 |
－ |
8 |
驱动轴 |
1"，5/4" |
－ |
9 |
推杆 |
Ф27×1.5mm，Ф32×1.5mm |
－ |
10 |
推杆导杆连接卡 |
Ф27，Ф32 |
Ф27，Ф32推杆 |
10a |
T型螺栓 |
M6×75 |
－ |
11 |
支撑滚轮 |
－ |
－ |
11a |
支撑滚轮梁抱箍 |
－ |
随结构定 |
11b |
螺栓 |
M6 |
－ |
12 |
驱动边铝型材 |
4m/根 |
－ |
13 |
卡簧 |
Ф1.0mm包塑，L＝1m |
内用 |
卡簧 |
Ф1.5mm包塑，L＝2m |
外用 |
|
14 |
遮阳网 |
－ |
－ |
