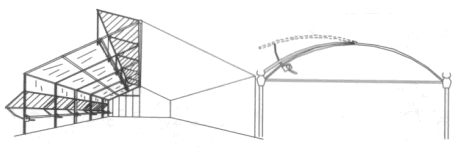

充气膜开窗及齿轮齿条开窗结构示意图:
![](../../../IMAGES/PEIJIAN/kaichuang-1.gif)
示意图 |
名称 |
用途 |
![](../../../IMAGES/PEIJIAN/kaichuang-2.gif) |
A型开窗齿轮 |
与弧型或直型开窗齿条配合,适用于玻璃、PC板、薄膜温室连续开窗。与1″驱动轴连接。 |
![](../../../IMAGES/PEIJIAN/kaichuang-3.gif) |
B型开窗齿轮 |
与弧型或直型开窗齿条配合,适用于PC板、薄膜温室连续开窗,与1″驱动轴连接。 |
![](../../../IMAGES/PEIJIAN/kaichuang-4.gif) |
直型开窗齿条 |
L=1050mm,t=2mm
L=1250mm,t=2mm
L=1350mm,t=2mm
L=1450mm,t=2mm
L=1650mm,t=2mm
|
![](../../../IMAGES/PEIJIAN/kaichuang-5.gif) |
弧型开窗齿条 |
L=1250mm, R=1000mm
t=2mm
L=1050mm, R=1000mm
t=2mm
|
![](../../../IMAGES/PEIJIAN/kaichuang-6.gif) |
铝制安装板 |
开窗齿条与窗体铝型材LC-9905连接件 |
![](../../../IMAGES/PEIJIAN/kaichuang-7.gif) |
开窗轴承座 |
适用Ф1″驱动轴 |
![](../../../IMAGES/PEIJIAN/kaichuang-8.gif) |
轴接头 |
适用Ф1″驱动轴 |
![](../../../IMAGES/PEIJIAN/kaichuang-9.gif) |
1″联轴器 |
开窗电机输入轴与1″传动轴连接用 |
![](../../../IMAGES/PEIJIAN/kaichuang-10.gif) |
开窗电机固定架 |
骨架(或开窗立柱)与电机间连接用 |
|
